DIY: Skidanje centralne komandne table na mondeu mk3

Porukaod FM III » utorak, 8. nov. 2011. u 22:59h

Skidanje centralne komandne table na Mondeu mk3 i zamena analognog sata

Pre početka svih radova odspojiti + klemu sa akumulatora.

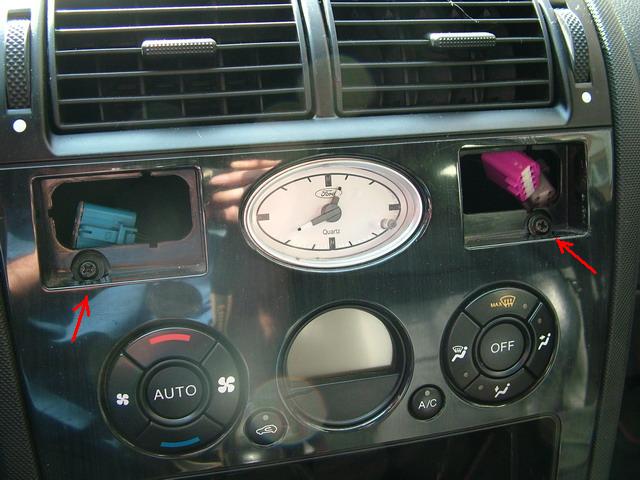

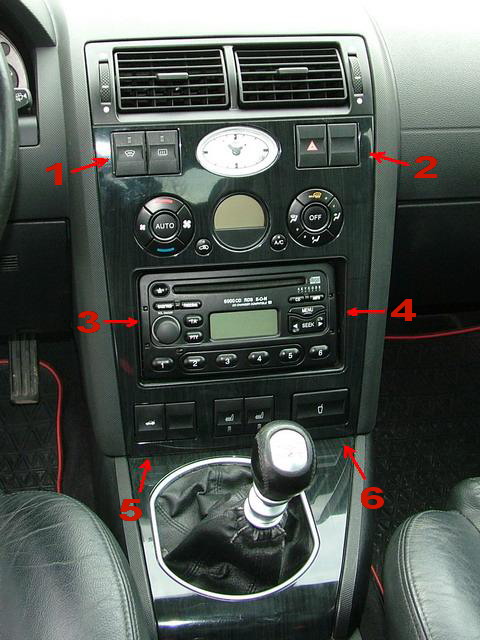

Da bi skinuli centralnu komandnu tablu potrebno je odvrnuti 6 skrivenih šrafova koji se nalaze na mestima označenim crvenim strelicama i brojevima.

Slika

Da bi stigli do samih šrafova i uspeli da ih odvrnemo kako bi skinuli , prvo je potrebno poskidati plastiku sa kožom (skajom) koja ide oko ručice menjača, sve prekidače, radio uredjaj i raskačiti ih.

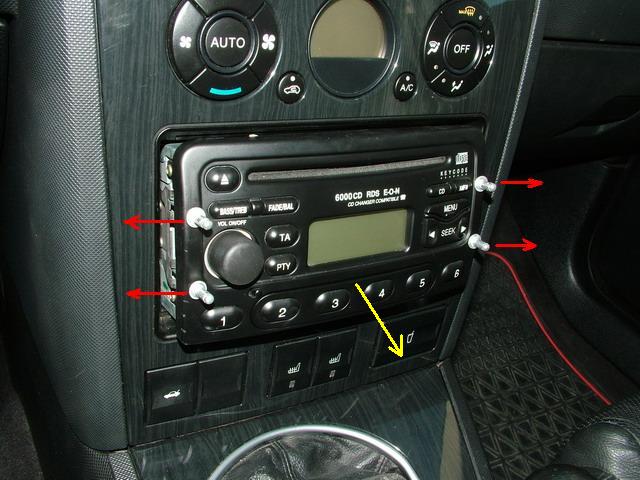

Radio uredjaj treba izvaditi iz svog ležišta, raskačiti napajanje i antenu, te ga odložiti sa strane kako nam ne bi smetao u daljem radu. Za njegovo vadjenje je potrebno imati original alat sa kojim je posao mnogo lakši, ili u mom slučaju koristio sam 4 pop-nitne, koje sam nabio u predvidjene rupe. Povlačeći istovremeno sve 4 nitne ka spolja (u pravcu crvene strelice) kako bi oslobodio žabice koje drže uredjaj na mestu i ceo uredjaj ka vani (u pravcu žute strelice) uz malo muke uspeo sam da ga izvadim.

Slika

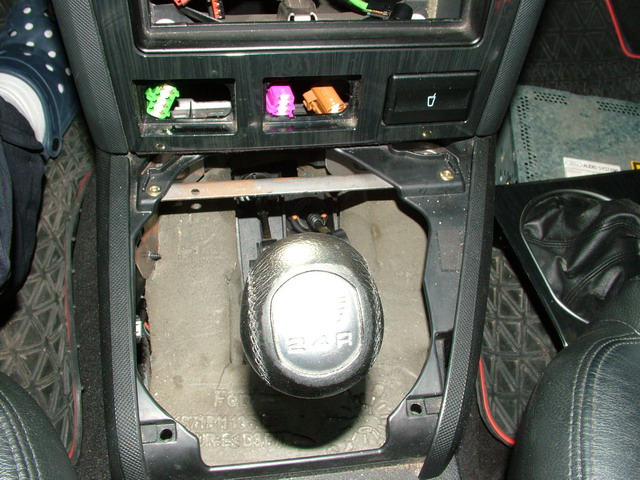

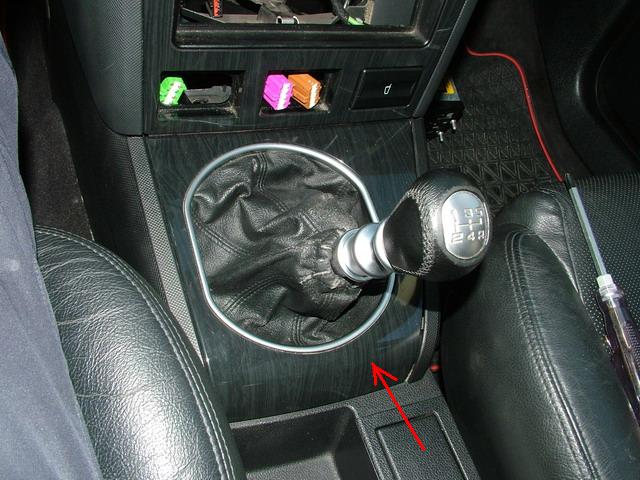

Plastika koja ide oko ručice menjača se lako skida hvatanjem dela na kojem je koža i povlačenjem ka gore. Koža oko same ručice menjača ima gumu i da nam ne bi smetalo u daljem radu možemo komplet sa plastikom da je prevučemo preko ručice i odložimo sa strane.

Slika

Slika

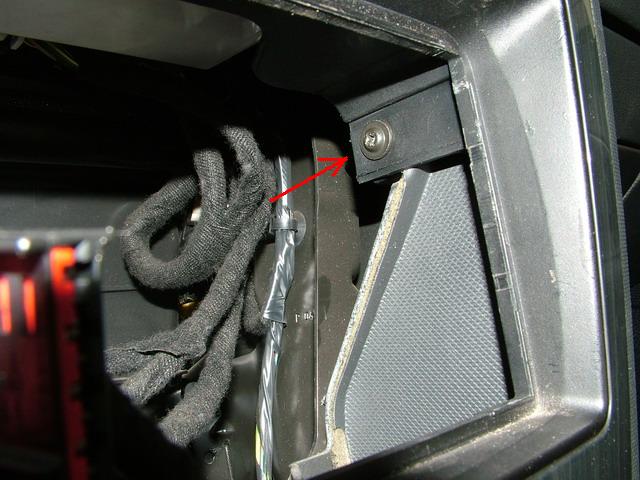

Gornji šrafovi su najdostupniji i njih nije teško skinuti

Slika

Srednji šrafovi se nalaze u delu gde je stajao radio uredjaj i nalaze se bočno unutar tog dela. Ni njih nije nešto teško skinuti ako se ima kraća ili kriva krstasta odvrtka.

Slika

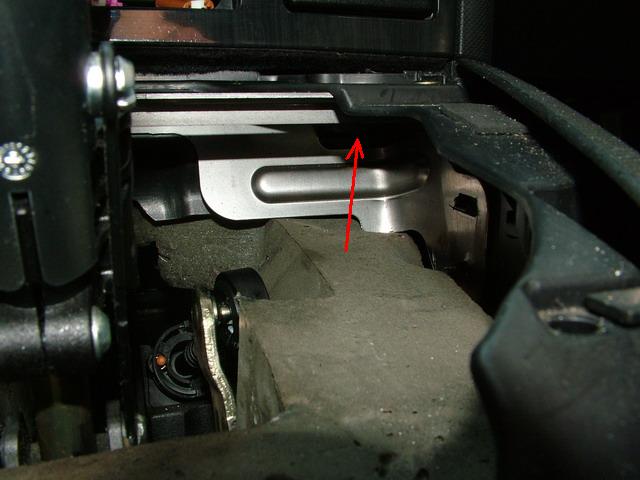

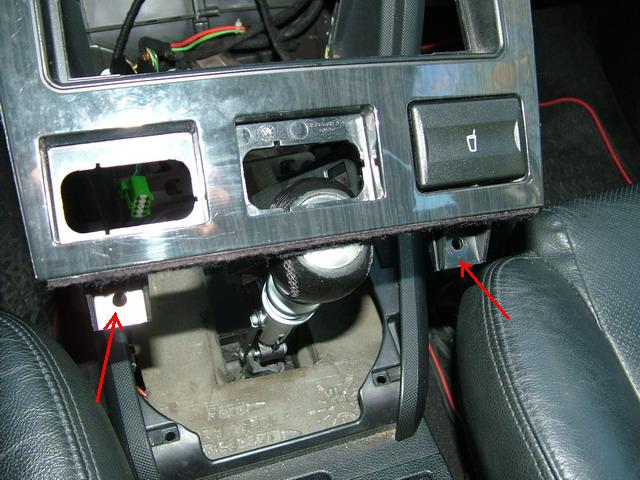

Donji šrafovi su malo problematični u smislu da ih je malo teže videti i da postoji mogućnost da vam prilikom vadjenja istih zapadnu dole kod poluga menjača. Treba biti obazriv prilikom skidanja.

Slika

Slika

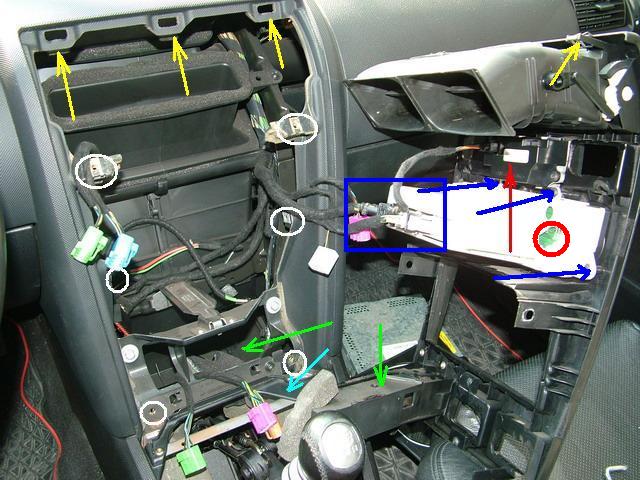

Kada se odvrnu svi šrafovi kompletnu tablu treba povući ka sebi kako bi se oslobodile gonje žabice (žutom obeležena 1 vidljiva i mesta gde naležu), te polako izvlačiti tablu ka sebi i na gore. Treba obratiti pažnju na kutiju držača čaše za suvozača koju treba ujedno sa tablom izvući iz ležišta (obeleženo sa zelenim strelicama) i donje držače šrafova koji ne dozvoljavaju mnogo kretanje na gore i prebaciti preko plastike (koja je obeležena plavom bojom).

Slika

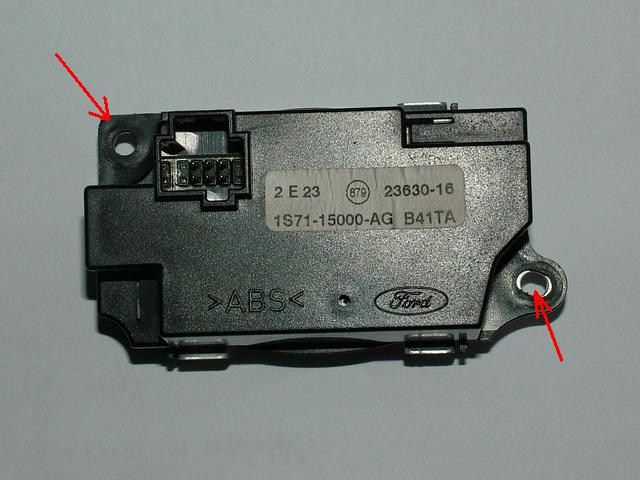

Ako se to uspeli da skinete tablu, sat se nalazi izmedju modula za klimu i tunela za vazduh (obeleženo crvenom strelicom na prethodnoj slici). Sat raskačiti od struje i ovrnuti 2 unakrsna šrafa kako bi ga odvojili od table.

Slika

Po završetku zamene sve uraditi obrnutim redosledom, a ujedno možete sve lepo prebrisati, očistiti i prekontrolisati ispravnost poluga za usmeravanje vazhuha.
Panter black Ford Mondeo MK3 2.0 TDDI 115KS 2002.
NE BRŽE OD ŽIVOTA!
(23:48:25) Iosis: njeeeh saću ja van iz ćenife pa za komp
Avatar korisnika
FM III
Vremenski policajac
Vremenski policajac

Poruka: 3634
Član foruma od:
četvrtak, 9. dec. 2010. u 01:19h
Lokacija: Beograd

Re: Skidanje centralne komandne table na mondeu mk3

Porukaod Lale » subota, 12. nov. 2011. u 21:51h

Odličan prikaz postupka.
Slika Slika
Avatar korisnika
Lale
Domacin foruma
Domacin foruma

Poruka: 2378
Član foruma od:
subota, 11. apr. 2009. u 19:22h
Lokacija: Kikinda

Re: Skidanje centralne komandne table na mondeu mk3

Porukaod bo. » ponedeljak, 14. nov. 2011. u 21:08h

Kolega, svaka čast na trudu :beer:
S čim si vadio prekidače da dođeš do najgornjih vijaka?
Mondeo Mk4 2,5 Duratec Titanium

Focus Mk2 FL 1,6 Duratec 2010 Colorado red
Avatar korisnika
bo.

Poruka: 725
Član foruma od:
petak, 10. dec. 2010. u 20:02h
Lokacija: Majkovac

Re: Skidanje centralne komandne table na mondeu mk3

Porukaod FM III » ponedeljak, 14. nov. 2011. u 21:25h

Hvala bo.
Koristio sam plastične špatule za fiksiranje povredjenih prstiju (preteklo od ćerke koja trenira odbojku). Izgleda ko malo veći štapić od sladoleda.
Panter black Ford Mondeo MK3 2.0 TDDI 115KS 2002.
NE BRŽE OD ŽIVOTA!
(23:48:25) Iosis: njeeeh saću ja van iz ćenife pa za komp
Avatar korisnika
FM III
Vremenski policajac
Vremenski policajac

Poruka: 3634
Član foruma od:
četvrtak, 9. dec. 2010. u 01:19h
Lokacija: Beograd

Re: Skidanje centralne komandne table na mondeu mk3

Porukaod dule0911 » ponedeljak, 12. dec. 2011. u 23:32h

Veoma lep DIY thumbsuph
Fiesta!!
Avatar korisnika
dule0911

 

Poruka: 11745
Član foruma od:
utorak, 17. feb. 2009. u 03:07h
Lokacija: Beograd - Leštane

Re: Skidanje centralne komandne table na mondeu mk3

Porukaod Lale » utorak, 17. apr. 2012. u 22:15h

Da ne otvaram novu temu...Koje sijalice osvetljavaju ova tri prekidača u centralnoj konzoli Mondea MK3?
Slika
Slika Slika
Avatar korisnika
Lale
Domacin foruma
Domacin foruma

Poruka: 2378
Član foruma od:
subota, 11. apr. 2009. u 19:22h
Lokacija: Kikinda

Re: Skidanje centralne komandne table na mondeu mk3

Porukaod shakal_86 » nedelja, 23. dec. 2012. u 06:05h

To i mene zanima pa vidim da laletu jos niko nije odgovorio pa da osvezim temu znaci koje sijalice idu ovde i gde se tacno nalaze na onoj vilikoj beloj kutiji jer ja mogu rukom da pridjem ovim prekidacima od iza ali ne znam gde se nalaze sijalice?
Menjam fiću sa kukom za peglicu sa kukom.
Šifra ,,Kuku meni,kuku tebi ''
Avatar korisnika
shakal_86

Poruka: 437
Član foruma od:
petak, 6. jan. 2012. u 10:01h
Lokacija: Berlin

Re: Skidanje centralne komandne table na mondeu mk3

Porukaod Lale » nedelja, 23. dec. 2012. u 10:12h

Informiši se ovde o sijalicama
http://jubox.info/table/
Mada nisam skidao, mislim da idu kao za instrument tablu - ubodne LED modul: U108LG ili ubodne LED modul: U55L
Ove prve bi bile idealne za instrument tablu, jer daju dobru osvetljenost u svim potrebnim pravcima.
Slika Slika
Avatar korisnika
Lale
Domacin foruma
Domacin foruma

Poruka: 2378
Član foruma od:
subota, 11. apr. 2009. u 19:22h
Lokacija: Kikinda

Re: Skidanje centralne komandne table na mondeu mk3

Porukaod Rankofocus » utorak, 25. dec. 2012. u 19:59h

ja bi ti preporucijo da kupis sijalice sa ovog sajta , provereno ok bezbroj puta ! ne moze se poredit sa kineskim led.
trazi Zorana :beer:
Rankofocus

Poruka: 528
Član foruma od:
četvrtak, 11. okt. 2012. u 10:29h

Re: Skidanje centralne komandne table na mondeu mk3

Porukaod shakal_86 » subota, 29. dec. 2012. u 11:26h

Ok hvala mada sada mi svetlo u onom prvom prekidacu samo popravilo.Sada samo ono u sredini ne svetli.
Mada taj mi i ne bode oci kao onaj svetlo na prvom prekidacu ali naravno voleo bih da zamenim jer sam navikao da mi je auto takav da mu ne fali ama bas nista tako da cu morati kad tad da to zamenim.
Hvala na informacijama :beer:
Menjam fiću sa kukom za peglicu sa kukom.
Šifra ,,Kuku meni,kuku tebi ''
Avatar korisnika
shakal_86

Poruka: 437
Član foruma od:
petak, 6. jan. 2012. u 10:01h
Lokacija: Berlin

Re: Skidanje centralne komandne table na mondeu mk3

Porukaod Lale » nedelja, 29. dec. 2013. u 21:25h

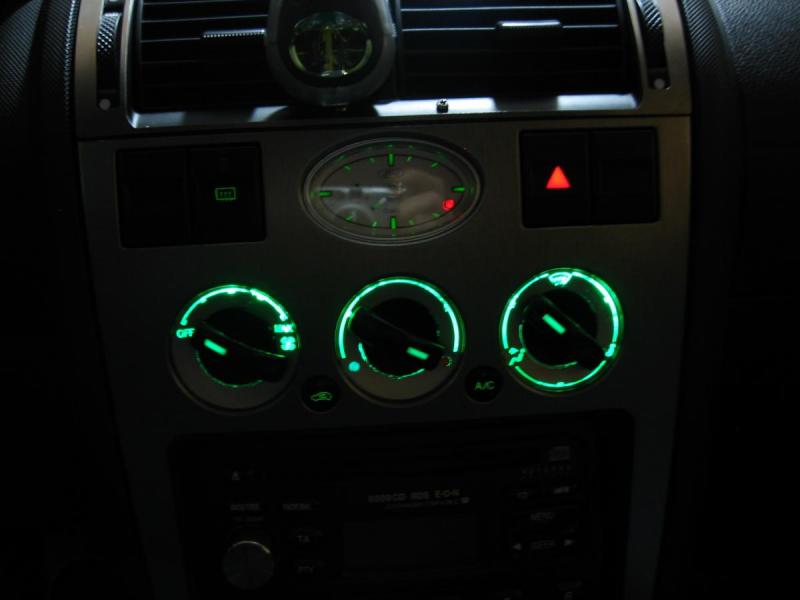

Evo konačno sam zamenio sijalice u modulu za klimu.Kod mene je manuelna, te postoji na modulu klime još jedan džek za prekidač ventilatora (na slici kod FM-a ga nema, ali se nalazi nas mestu crvenog kruga - Iskoristio sam prethodnu sliku od FM-a i nadam se da se neće ljutiti zbog povrede autorskih prava :).
Slika
Taj džek treba odvojiti.One obeležene plavim kvadratom ne treba dirati , jer ima dovoljno mesta.Potom odvojiti 4 šrafa koje drže modul - plave strelice.Modul će se potpuno odvojiti od prednje plastike konzole zajedno sa prekidačima.Potom prednju stranu modula skinuti - drži se na 4 kopče koje se lako odpoje.Odvajenjem prednje ploče ukazuje se štampana ploča (koja je povezana pljosnatium kablom za unutrašnju štampanu ploču modula) i na njoj su 4 nosača sijalice -male ampule.Odvojiti ih - mora klještima, jer dobro drže.Njih sam zamenio ovim LE diodama Slika zelene boje.Uzeo sam zelenu, jer mi je zelena boja plastike na komandama mestimično otpala pa je prosijavala bela svetlost, što mi je bilo ružno.Dobio sam izvrstan efekat.Osvetljenje je izuzetno dobro i sve je zeleno.Evo slika - malo su mutne.Ove diode sam uzeo u Jubox-u.
Slika
Slika
Slika Slika
Avatar korisnika
Lale
Domacin foruma
Domacin foruma

Poruka: 2378
Član foruma od:
subota, 11. apr. 2009. u 19:22h
Lokacija: Kikinda

Re: Skidanje centralne komandne table na mondeu mk3

Porukaod FM III » nedelja, 29. dec. 2013. u 21:52h

Što bi rekli braća kinezi: Nema autorskih prava ako je to za dobro širokih narodnih masa.
Dobro je da se tema nastavlja i dopunjuje thumbsuph .
ps odlično ti je sada osvetljenje
Panter black Ford Mondeo MK3 2.0 TDDI 115KS 2002.
NE BRŽE OD ŽIVOTA!
(23:48:25) Iosis: njeeeh saću ja van iz ćenife pa za komp
Avatar korisnika
FM III
Vremenski policajac
Vremenski policajac

Poruka: 3634
Član foruma od:
četvrtak, 9. dec. 2010. u 01:19h
Lokacija: Beograd

Re: Skidanje centralne komandne table na mondeu mk3

Porukaod Ford_III » subota, 20. dec. 2014. u 11:14h

Da ne otvaram novu temu kako da skinem cd radio.Onaj sa sarzerom blau punkt.Ima one 4 rupe probao sa zicama ali nikako da ga otpusti. :(
Vidim da je FM_III koristio pop nitne ja sam koristio zicu od ifingera ali nikako nece da je otpusti
Good boys go to Heaven
Bad boys go to Pattaya
Avatar korisnika
Ford_III

Poruka: 911
Član foruma od:
nedelja, 3. nov. 2013. u 08:12h
Lokacija: Bor/Pattaya

Re: Skidanje centralne komandne table na mondeu mk3

Porukaod mbole » subota, 20. dec. 2014. u 11:36h

Gurni zicu malo jace, ili ti je zica tanka.
Nadji najdeblji ekser koji moze da udje u rupe, to je taman debljina. Moguce i da ti je zica odsecena ravno pa zato ne mozes da je ubacis do kraja. Malkice je zasilji na vrhu.

Ah da.... moras sve cetiti istovremeno.
Mondeo, Mk2, 1998, 1.8TD, Ghia, naftarica je naravno karavan
Avatar korisnika
mbole

 

Poruka: 6724
Član foruma od:
ponedeljak, 6. jun 2011. u 22:09h
Lokacija: Bataja

Re: Skidanje centralne komandne table na mondeu mk3

Porukaod Ford_III » subota, 20. dec. 2014. u 11:54h

Hvala na expresnom brzom odgovoru ali nece nikako.Probao na sve moguce nacine i nikako da krene.Nemam vise volje tako da cu da odustanem.Jedino da probam sa pop nitnama ali nemam ih kod kuce uostalom ne znam koju debljinu treba da uzmem
Good boys go to Heaven
Bad boys go to Pattaya
Avatar korisnika
Ford_III

Poruka: 911
Član foruma od:
nedelja, 3. nov. 2013. u 08:12h
Lokacija: Bor/Pattaya

Re: Skidanje centralne komandne table na mondeu mk3

Porukaod FM III » subota, 20. dec. 2014. u 12:08h

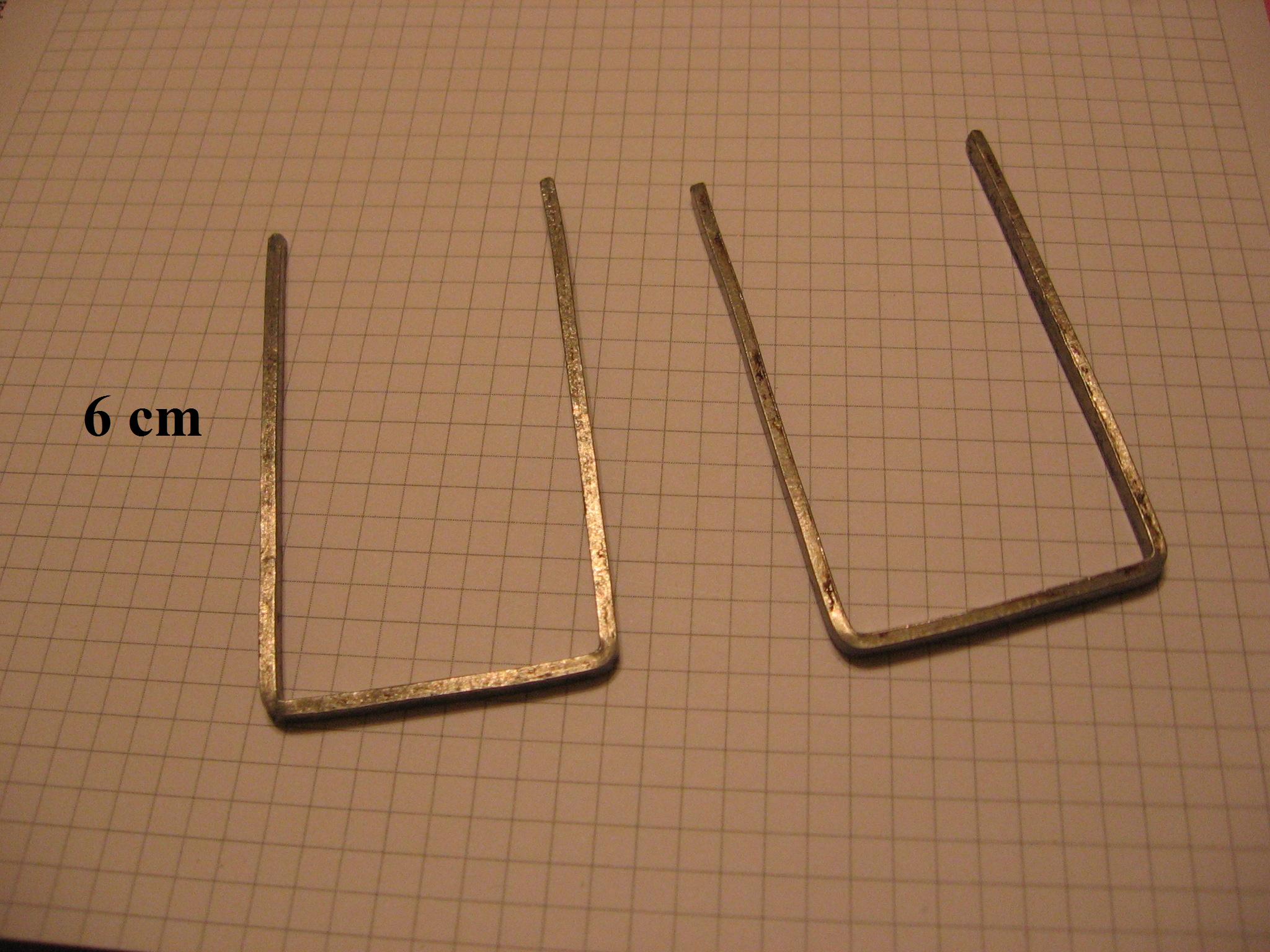

FM III piše: Za njegovo vadjenje je potrebno imati original alat sa kojim je posao mnogo lakši, ili u mom slučaju koristio sam 4 pop-nitne, koje sam nabio u predvidjene rupe. Povlačeći istovremeno sve 4 nitne ka spolja (u pravcu crvene strelice) kako bi oslobodio žabice koje drže uredjaj na mestu i ceo uredjaj ka vani (u pravcu žute strelice) uz malo muke uspeo sam da ga izvadim.

Slika


Nisam napisao da sam koristio čelične pop nitne, ili bilo šta samo da se pod pritiskom povlačenja ne savija.
Videću malo kasnije da nadjem i prebacim sliku kako te žabice izgledaju možda ti bude malo jasnije.
Panter black Ford Mondeo MK3 2.0 TDDI 115KS 2002.
NE BRŽE OD ŽIVOTA!
(23:48:25) Iosis: njeeeh saću ja van iz ćenife pa za komp
Avatar korisnika
FM III
Vremenski policajac
Vremenski policajac

Poruka: 3634
Član foruma od:
četvrtak, 9. dec. 2010. u 01:19h
Lokacija: Beograd

Re: Skidanje centralne komandne table na mondeu mk3

Porukaod BojanM » subota, 20. dec. 2014. u 13:54h

Može i četiri šrafcigera odgovarajuće debljine, poželjno krstasta jer imaju relativno konstantan presek do vrha.
pozdrav, Bojan

Slika
When it comes to design, I've found that on the Internet, you could post a picture of a square and someone always says "That looks just like a circle!"
Avatar korisnika
BojanM
BOFH
BOFH

Poruka: 6659
Član foruma od:
četvrtak, 5. avg. 2010. u 13:19h
Lokacija: Kladovo

Re: Skidanje centralne komandne table na mondeu mk3

Porukaod mbole » subota, 20. dec. 2014. u 14:32h

lepo naposah najdeblje sto moze da udje u rupu. ako koristis pop nitne uzmi i najduze koje nadjes, mada mislim da je lakse naci ekser
Mondeo, Mk2, 1998, 1.8TD, Ghia, naftarica je naravno karavan
Avatar korisnika
mbole

 

Poruka: 6724
Član foruma od:
ponedeljak, 6. jun 2011. u 22:09h
Lokacija: Bataja

Re: Skidanje centralne komandne table na mondeu mk3

Porukaod Lale » subota, 20. dec. 2014. u 21:53h

Ako napraviš ovo onda je skidanje veoma lako.

Slika
Slika Slika
Avatar korisnika
Lale
Domacin foruma
Domacin foruma

Poruka: 2378
Član foruma od:
subota, 11. apr. 2009. u 19:22h
Lokacija: Kikinda

Re: Skidanje centralne komandne table na mondeu mk3

Porukaod Ford_III » ponedeljak, 22. dec. 2014. u 15:55h

Hvala svima na odgovorima.Danas sam uspeo ekserima da izvucem kasetofon.
Poslusao sam savet jednog od vas. Taman sam procackao i antenu sto mi stanice nije hvatao izgleda da na anteni nije imao dobar kontakt.
Good boys go to Heaven
Bad boys go to Pattaya
Avatar korisnika
Ford_III

Poruka: 911
Član foruma od:
nedelja, 3. nov. 2013. u 08:12h
Lokacija: Bor/Pattaya

Re: Skidanje centralne komandne table na mondeu mk3

Porukaod FM III » utorak, 10. nov. 2015. u 22:57h

I ovde obnovljene slike i sada su ponovo vidljive
Panter black Ford Mondeo MK3 2.0 TDDI 115KS 2002.
NE BRŽE OD ŽIVOTA!
(23:48:25) Iosis: njeeeh saću ja van iz ćenife pa za komp
Avatar korisnika
FM III
Vremenski policajac
Vremenski policajac

Poruka: 3634
Član foruma od:
četvrtak, 9. dec. 2010. u 01:19h
Lokacija: Beograd

Re: DIY: Skidanje centralne komandne table na mondeu mk3

Porukaod gileze » utorak, 26. apr. 2016. u 21:00h

Ovim putem se zelim zahvaliti FM III na lijepo objasnjenom postu, bilo je korisno... Usput, kako je moguce da su sve cetiri zarulje riknule od jednom? A zarulja na satu, zarulja na AC i preusmjerivacu ostale zdrave???
Avatar korisnika
gileze

Poruka: 12
Član foruma od:
utorak, 17. dec. 2013. u 23:53h
Lokacija: Zenica, BiH

Re: DIY: Skidanje centralne komandne table na mondeu mk3

Porukaod FM III » utorak, 26. apr. 2016. u 22:45h

Nema na čemu.
Ford je to, sve je moguće :D
Panter black Ford Mondeo MK3 2.0 TDDI 115KS 2002.
NE BRŽE OD ŽIVOTA!
(23:48:25) Iosis: njeeeh saću ja van iz ćenife pa za komp
Avatar korisnika
FM III
Vremenski policajac
Vremenski policajac

Poruka: 3634
Član foruma od:
četvrtak, 9. dec. 2010. u 01:19h
Lokacija: Beograd

Re: DIY: Skidanje centralne komandne table na mondeu mk3

Porukaod SimkeFordMK3 » sreda, 27. apr. 2016. u 18:09h

gileze piše: Usput, kako je moguce da su sve cetiri zarulje riknule od jednom? A zarulja na satu, zarulja na AC i preusmjerivacu ostale zdrave???


Dovoljno je da upališ auto sa upaljenim playerom I da sijalice koje su već godinama upolovačene, usled nestabilne struje riknu... Isto se desi kada zameniš samo sijalice koje su crkle.. Zato se uvek menjaju sve sijalice odjednom...

Послато са SM-G900F уз помоћ Тапатока
RS_cabrio piše:,,Znate onaj osećaj kad sedneš u kola i svaki put se nasmeješ"...

milan_gt piše:,,milka i nestle su premium cokolade al nisu ni prici najlepsim zeljama..:) "
Avatar korisnika
SimkeFordMK3

Poruka: 719
Član foruma od:
subota, 17. mar. 2012. u 02:09h
Lokacija: Užice

Re: Mondeo mk3 TDDI Ghia 2002 by FM III

Porukaod Ford_III » petak, 2. dec. 2016. u 07:08h

Pitanje za laleta da li se tesko menjaju smd sijalice na manuelnoj klimi odnosno na prekidacima?
I kada bi uzeo belu da li bi svetlelo belo bez skidanja farbe?
Good boys go to Heaven
Bad boys go to Pattaya
Avatar korisnika
Ford_III

Poruka: 911
Član foruma od:
nedelja, 3. nov. 2013. u 08:12h
Lokacija: Bor/Pattaya
