DIY: Promena osvetljenja na glavnom prekidaču za svetla

Uradili ste nešto sami?
Podelite sa nama ili pogledajte kako su drugi.
Odgovori
Avatar korisnika
FM III
Vremenski policajac
Vremenski policajac
Poruka: 4953
Član foruma od: četvrtak, 9. dec. 2010. u 01:19h
Lokacija: Beograd-Skojevsko naselje

DIY: Promena osvetljenja na glavnom prekidaču za svetla

Poruka od FM III » ponedeljak, 4. jan. 2016. u 17:18h

Odmah da napomenem da se radi o glavnom prekidaču za svetla za Mondeo mk3.
Zbog položaja na kome se nalazi glavni prekidač za svetla, retko kada sam ga dobro video i rešio sam da promenim njegovo pozadinsko osveljenje.
Njegovo skidanje je veoma lako i da bi ga skinuli moramo prvo otvoriti i izvući kutiju za kasete koja se nalazi ispod samog prekidača.

Slika

Kada nju skinemo zavučemo ruku unutra i na samom glavnom prekidaču pritsnemo dve poluge jedna ka drugoj (označene crvenim strelicama na slici) koje drže prekidač na svom mestu i gurnemo ceo prekidač ka napolje.

Slika

Kada je izašao napolje odspojimo konektor pritiskom na dugme (obeležen na slici) sa donje strane i oslobodimo prekidač.

Slika

Da bi otvorili prekidač i došli do štampane ploče na kojoj se nalaze LED koje ćemo menjati najbolje je prvo prekidač postaviti u položaj P (pritiskom na dole i okretanje ulevo).

Slika

Onda sa zadnje strane prvo razdvojimo poluge koje smo pritskali jednu ka drugoj kada smo vadili prekidač, kako nam ne bi smetao u daljem radu. Onda oslobodimo poklopac na četri mesta (obeleženo na slici) i povučemo da izadje napolje.

Slika
Slika
Slika

Povlačenjem na gore odvojite samo štampanu ploču od ostatka prekidača

Slika

Dok su stare LED na ploči odredite odmah gde su im + i – pošto LED traži oderedjen polaritet i u koju boju ćete ih menjati, biće vam lakše kasnije.

Slika

Stare LED pažljivo skidajte kako ne bi oštetili štampanu ploču i kada postavite novu proverite odmah da li radi. Kako bi vam pomogao postaviću slike gde treba dovesti napon da bi odredjena grupa LED radila. Odmah da napomenem za sve je – (minus) na istom kontaktu.
Za osvetljenje kada se upali pozicija rade 6 sijalica obeleženih strelicama, a kontakti su obeleženi crvenim elipsama:

Slika

Za osvetljenje kada se da kontakt gore samo 3 sijalice oko malog kruga u štampanoj ploči

Slika

Za osvetljenje upaljenih prednjih maglenki radi 1 sijalica, ja sam namestio žutu na to mesto

Slika

Za osvetljenje upaljenih zadnjih maglenki radi 1 sijalica i nju sam stavio narandžastu

Slika

Ako ste uspešno izmenjali osvetljenje još jednom proverite da li sve LED rade i sve uredno vratite obrnutim redosledom.

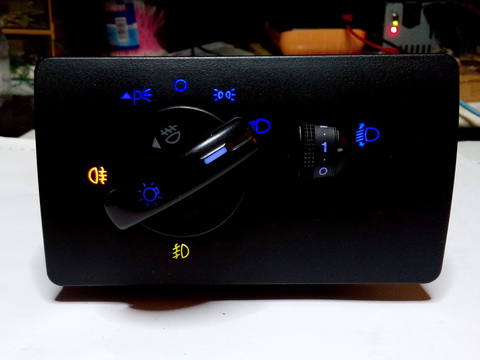

U mom slučaju je to ispalo ovako:

Slika

Nadam se da ovo nekom pomoći i srećno sa radovima.
Panter black Ford Mondeo MK3 2.0 TDDI 115KS 2002.
NE BRŽE OD ŽIVOTA!
(23:48:25) Iosis: njeeeh saću ja van iz ćenife pa za komp

Avatar korisnika
BojanM
BOFH
BOFH
Poruka: 6902
Član foruma od: četvrtak, 5. avg. 2010. u 14:19h
Lokacija: Kladovo

Re: DIY: Promena osvetljenja na glavnom prekidaču za svetla

Poruka od BojanM » ponedeljak, 4. jan. 2016. u 17:24h

Postaješ karijerni pisac (i fotograf) DIY uputstava. Profi. thumbsuph
pozdrav, Bojan

Slika
When it comes to design, I've found that on the Internet, you could post a picture of a square and someone always says "That looks just like a circle!"

Avatar korisnika
FM III
Vremenski policajac
Vremenski policajac
Poruka: 4953
Član foruma od: četvrtak, 9. dec. 2010. u 01:19h
Lokacija: Beograd-Skojevsko naselje

Re: DIY: Promena osvetljenja na glavnom prekidaču za svetla

Poruka od FM III » ponedeljak, 4. jan. 2016. u 17:30h

Hvala Boki!
Biće tog pisanija još, dok je izdavač zainteresovan a fotografije su mi lakše od crtanja :D .
Panter black Ford Mondeo MK3 2.0 TDDI 115KS 2002.
NE BRŽE OD ŽIVOTA!
(23:48:25) Iosis: njeeeh saću ja van iz ćenife pa za komp

Avatar korisnika
dax92
Poruka: 5648
Član foruma od: ponedeljak, 11. apr. 2011. u 13:12h
Lokacija: Beograd (Ostruznica)
Kontakt:

Re: DIY: Promena osvetljenja na glavnom prekidaču za svetla

Poruka od dax92 » ponedeljak, 4. jan. 2016. u 17:48h

Ako ja dobro kapiram, zelenu boju ovde daju te led sijalice? Mislim u fabrickoj varijanti..
Focus mk1 2.0 16v
Markedjani piše:druže ford je to... mogu da uđem kroz pod ko dingospo hahahaha
macaneli piše:ide bolje zato sto mk1 ima dusu lol
totti piše:Vidi... Ti bi sa tvojom kornjačom mogao da igraš kolo oko ove, ne bih se potezao ni na 20 metara lol

Avatar korisnika
BojanM
BOFH
BOFH
Poruka: 6902
Član foruma od: četvrtak, 5. avg. 2010. u 14:19h
Lokacija: Kladovo

Re: DIY: Promena osvetljenja na glavnom prekidaču za svetla

Poruka od BojanM » ponedeljak, 4. jan. 2016. u 17:51h

Yes. Nema kapica, filtera i sličnih kerefeka koje treba da "oboje" svetlost.
pozdrav, Bojan

Slika
When it comes to design, I've found that on the Internet, you could post a picture of a square and someone always says "That looks just like a circle!"

Avatar korisnika
FM III
Vremenski policajac
Vremenski policajac
Poruka: 4953
Član foruma od: četvrtak, 9. dec. 2010. u 01:19h
Lokacija: Beograd-Skojevsko naselje

Re: DIY: Promena osvetljenja na glavnom prekidaču za svetla

Poruka od FM III » ponedeljak, 4. jan. 2016. u 18:02h

Da dobro kapiraš thumbsuph .
Edit: preteče me BojanM
Panter black Ford Mondeo MK3 2.0 TDDI 115KS 2002.
NE BRŽE OD ŽIVOTA!
(23:48:25) Iosis: njeeeh saću ja van iz ćenife pa za komp

Avatar korisnika
Ford_III
Poruka: 1007
Član foruma od: nedelja, 3. nov. 2013. u 08:12h
Lokacija: Bor/Pattaya.

Re: DIY: Promena osvetljenja na glavnom prekidaču za svetla

Poruka od Ford_III » utorak, 5. jan. 2016. u 06:51h

Jos jednom svaka cast.
Trebalo bi samo ubaciti na tituli izmedju vremenskog policajca Led tako da imas titulu vremeski LED policajac
isto tako i da ti nadimak Ford III svetli led bojom. :)
Good boys go to Heaven
Bad boys go to Pattaya
-----------------------------------------
Ford Mondeo mk3 (BWY) 2,0 TDDI
85 kw/105 chip.

Haris_PB
Poruka: 5
Član foruma od: četvrtak, 18. feb. 2016. u 10:37h

Re: DIY: Promena osvetljenja na glavnom prekidaču za svetla

Poruka od Haris_PB » utorak, 26. apr. 2016. u 14:50h

Svaka Cast!
Ovo je profi..:)
Da li se ovako nesto moze uraditi i na KM SATU?

Avatar korisnika
Markedjani
Predsednik kluba
Predsednik kluba
Poruka: 15196
Član foruma od: petak, 10. okt. 2008. u 11:14h
Lokacija: Bg-Cerak

Re: DIY: Promena osvetljenja na glavnom prekidaču za svetla

Poruka od Markedjani » utorak, 26. apr. 2016. u 16:28h

Slika
Radiant Red, '92 Ford Sierra 2.0 DOHC Ghia
Radiant Red, '81 Ford Taunus 1.3

Vozim besan auto od 1000 maraka!

Avatar korisnika
FM III
Vremenski policajac
Vremenski policajac
Poruka: 4953
Član foruma od: četvrtak, 9. dec. 2010. u 01:19h
Lokacija: Beograd-Skojevsko naselje

Re: DIY: Promena osvetljenja na glavnom prekidaču za svetla

Poruka od FM III » utorak, 26. apr. 2016. u 17:30h

Hvala Harise!
A kada je već pokrenuta tema da pokažem da može i ovako da izgleda:

Slika
Panter black Ford Mondeo MK3 2.0 TDDI 115KS 2002.
NE BRŽE OD ŽIVOTA!
(23:48:25) Iosis: njeeeh saću ja van iz ćenife pa za komp

Soul
Poruka: 26
Član foruma od: ponedeljak, 11. apr. 2016. u 04:05h

Re: DIY: Promena osvetljenja na glavnom prekidaču za svetla

Poruka od Soul » sreda, 27. apr. 2016. u 15:34h

Ovo je bruka dobro. Reci mi kako vadis ledice? Jel ih samo povuces i izvadis iz ploce ili kako vec?

Avatar korisnika
FM III
Vremenski policajac
Vremenski policajac
Poruka: 4953
Član foruma od: četvrtak, 9. dec. 2010. u 01:19h
Lokacija: Beograd-Skojevsko naselje

Re: DIY: Promena osvetljenja na glavnom prekidaču za svetla

Poruka od FM III » sreda, 27. apr. 2016. u 19:35h

Pa nije baš tako jednostavno, LED su lemljene na štampanu ploču i moraš dobro da paziš da ne oštetiš štampu.
Panter black Ford Mondeo MK3 2.0 TDDI 115KS 2002.
NE BRŽE OD ŽIVOTA!
(23:48:25) Iosis: njeeeh saću ja van iz ćenife pa za komp

Haris_PB
Poruka: 5
Član foruma od: četvrtak, 18. feb. 2016. u 10:37h

Re: DIY: Promena osvetljenja na glavnom prekidaču za svetla

Poruka od Haris_PB » nedelja, 1. maj 2016. u 13:07h

Sa plavom bojom je jos lepse.E zamislite ovako kilometar sat u plavoj boji..:D

Avatar korisnika
Ford_III
Poruka: 1007
Član foruma od: nedelja, 3. nov. 2013. u 08:12h
Lokacija: Bor/Pattaya.

Re: DIY: Promena osvetljenja na glavnom prekidaču za svetla

Poruka od Ford_III » sreda, 21. dec. 2016. u 19:02h

Da li ovde idu Led diode od 3 mm?
Good boys go to Heaven
Bad boys go to Pattaya
-----------------------------------------
Ford Mondeo mk3 (BWY) 2,0 TDDI
85 kw/105 chip.

Avatar korisnika
stefan milanov

 
Poruka: 797
Član foruma od: subota, 2. apr. 2011. u 17:23h
Lokacija: vranje

Re: DIY: Promena osvetljenja na glavnom prekidaču za svetla

Poruka od stefan milanov » sreda, 21. dec. 2016. u 22:16h

ovo moram da naisem velikim slovima (neznaci da se derem) " ALAL VERA FM III"... svaka cast thumbsuph

Avatar korisnika
FM III
Vremenski policajac
Vremenski policajac
Poruka: 4953
Član foruma od: četvrtak, 9. dec. 2010. u 01:19h
Lokacija: Beograd-Skojevsko naselje

Re: DIY: Promena osvetljenja na glavnom prekidaču za svetla

Poruka od FM III » sreda, 21. dec. 2016. u 22:49h

@ stefan milanov
Hvala druže :beer:

@ Ford_III
Da tu idu LED od 3 mm.
Panter black Ford Mondeo MK3 2.0 TDDI 115KS 2002.
NE BRŽE OD ŽIVOTA!
(23:48:25) Iosis: njeeeh saću ja van iz ćenife pa za komp

Avatar korisnika
Ford_III
Poruka: 1007
Član foruma od: nedelja, 3. nov. 2013. u 08:12h
Lokacija: Bor/Pattaya.

Re: DIY: Promena osvetljenja na glavnom prekidaču za svetla

Poruka od Ford_III » sreda, 21. dec. 2016. u 22:58h

Ok hvala.
Good boys go to Heaven
Bad boys go to Pattaya
-----------------------------------------
Ford Mondeo mk3 (BWY) 2,0 TDDI
85 kw/105 chip.

Avatar korisnika
M.M.L.
Poruka: 987
Član foruma od: subota, 2. jun 2012. u 22:32h
Lokacija: Beograd
Kontakt:

Re: DIY: Promena osvetljenja na glavnom prekidaču za svetla

Poruka od M.M.L. » petak, 17. mar. 2017. u 14:40h

Ista prica je i na fokusu mk1. Isti broj LED i isti polaritet...

Sat i po vremena posla i sve radi. Sad prelazim na SMD.

Hvala FM III.
