Fraste MultiDrill XL170

Poruka od popovicvl » četvrtak, 12. mar. 2015. u 21:26h

Red je da vam predstavim jednu masinu kupljenu pred kraj prosle godine u mojoj firmi. Mozda nije auto, ali moze da pici sama, cak 3-4 km/h. Malo su zajebane ove gusenice izedose sav kupus ako ih ostavis same.

U pitanju je geoloska kombinovana masina, prvenstveno za busenje bunara, geomehanicka ispitivanja terena, istražna busenja itd.

U pitanju je italijanski proizvodjac, Fraste, ali kompletna mehanika i hidraulika je John Deere. Motor 4,5l 170 KS. Vrlo je moderna i automatizovana. Poseduje dve isplacne pumpe, veca za busenje bunara protoka 900 l/min na 16bar, manja za istrazna busenja 160 l/min 40bar.

Slika

Slika

Slika

Slika

Slika

Slika
ex Ford Orion Mk3 1.6 CLX 1991,
ex Ford Focus Mk1 1.6 16V 1998,
ex Ford Escort RS2000 1994,
ex Ford Focus Mk1.5 1.8 TDDI 2002,
ex Ford Mondeo Mk3.5 2.0 TDCI 2007,
ex Ford Focus Mk2 1.8 TDCI 2005,
ex Ford Focus Mk2.5 1.6 TDCI 2008,
Alfa Romeo 159SW 2.4JTDm Q4 2008,
Renault Clio 1.5 DCI 2005,
Ford Focus Mk3.5 1.6 TDCI 2015.

Avatar korisnika
911s [SK]
old-and-rare Fords fan
Poruka: 9585
Član foruma od: petak, 10. okt. 2008. u 10:33h
Lokacija: Beograd

Re: Fraste MultiDrill XL170

Poruka od 911s [SK] » četvrtak, 12. mar. 2015. u 23:15h

Znači može da kopa bunareve :D
Everything we do, it's driven by you!
Ford weist den Weg.

"When it comes to defining Ford models, never say "never"! Somewhere, somehow, there was usually an exception to prove the rules..." Graham Robson
Van piše: ...за све те буђаве фордове

Avatar korisnika
nikola_focus
Poruka: 1433
Član foruma od: petak, 2. mar. 2012. u 11:58h
Lokacija: Pukovac

Re: Fraste MultiDrill XL170

Poruka od nikola_focus » petak, 13. mar. 2015. u 01:31h

Kako je cista :) Jel joj ovo prva tezga, ili se ipak vodi racuna o njoj?

Avatar korisnika
popovicvl
Poruka: 5122
Član foruma od: četvrtak, 30. okt. 2008. u 00:49h
Lokacija: Sr. Mitrovica / Novi Sad

Re: Fraste MultiDrill XL170

Poruka od popovicvl » petak, 13. mar. 2015. u 06:13h

Da ovo joj je prvo montiranje (januar). Naravno da se usere na sve strane, ali opere se kad dodje u firmu. Kostala nas je dosta, oko 320k eura, set alata jos 80, a nismo uzeli ni pola onoga sta nam treba. Za to cemo lako.

Uz masinu kupili smo i kamion, polovnog Acrtosa sa vrlo specificnim navozom za transport masine i alata. Ima utovarnu ruku. On je posebna prica.
ex Ford Orion Mk3 1.6 CLX 1991,
ex Ford Focus Mk1 1.6 16V 1998,
ex Ford Escort RS2000 1994,
ex Ford Focus Mk1.5 1.8 TDDI 2002,
ex Ford Mondeo Mk3.5 2.0 TDCI 2007,
ex Ford Focus Mk2 1.8 TDCI 2005,
ex Ford Focus Mk2.5 1.6 TDCI 2008,
Alfa Romeo 159SW 2.4JTDm Q4 2008,
Renault Clio 1.5 DCI 2005,
Ford Focus Mk3.5 1.6 TDCI 2015.

Avatar korisnika
vidovac
Poruka: 5680
Član foruma od: nedelja, 3. jun 2012. u 12:43h
Lokacija: Paracin

Re: Fraste MultiDrill XL170

Poruka od vidovac » petak, 13. mar. 2015. u 08:44h

Malo joj komplikovan ovaj "volan" :P
Ford Focus 2.0 TDCi 2005. 100kw sas kožu i nov zamajac
Ford Focus 1.8 TDCi ghia 85 kw 2001(vozi otac)
Ford Fiesta 1.6 74Kw na bemzin (vozi sestra)
Ford Escort 1.8D 44kw 1988. (sluzi za voznju po njivama )
Ford Escort 1.4i single point 54kw 1989. cekma limara da ga zavrsi(zavrsio limar posle 2 meseca :jeeej: )
i jos 2 Escorta mk3 koji idu u delove jedan Ghia a drugo klot

Avatar korisnika
veljabandit
Poruka: 898
Član foruma od: utorak, 23. apr. 2013. u 14:18h
Lokacija: BGD Miljakovac

Re: Fraste MultiDrill XL170

Poruka od veljabandit » petak, 13. mar. 2015. u 09:05h

Koliki precnik moze da kopa? Aj odmah da pravimo posao...
Pri kraju sam sa brvnarom pored Drine i hocu da iskopam bunar, znaci busenje radi postavljanja pumpe, bunar ostaje fazon sahte, necu praviti klasican :) vode ima, po sred placa ide, ne ocukujem da je preko 10,11 metara dubine... jel radite tako nesto?
... duga svetla i pun gas !
BMW 325 f31
Abarth 595 turismo

Avatar korisnika
bo.
Poruka: 929
Član foruma od: petak, 10. dec. 2010. u 20:02h
Lokacija: Majkovac

Re: Fraste MultiDrill XL170

Poruka od bo. » petak, 13. mar. 2015. u 14:10h

Koje cijevi koristite za bušenje, koje je max opterećenje na kuki koje može podnijeti?
Radite sa bentonitom?
Mondeo Mk4 2,5 Duratec Titanium

Focus Mk2 FL 1,6 Duratec 2010 Colorado red

Avatar korisnika
popovicvl
Poruka: 5122
Član foruma od: četvrtak, 30. okt. 2008. u 00:49h
Lokacija: Sr. Mitrovica / Novi Sad

Re: Fraste MultiDrill XL170

Poruka od popovicvl » subota, 14. mar. 2015. u 13:55h

Iamo komplet busacih sipki 114,6 od 3 i 4 m, i jedan komplet 63 za manja opterecenja.

Kuka, tj. vitlo dize 2,8 t neuronjenog tereta, u vodi moze nesto preko 3 t.

Bentonit se obavezno koristi za isplacni fluid, kasnije kad se stigne do vodonosnih slojeva, izbacuje se bentonit jer on "zacepi" pore u pesku ili sljunku pa bunar ima slabiji priliv vode. Tu na scenu dolazi pumpa i pun gas da se ne urusi stabilnost busotine.
ex Ford Orion Mk3 1.6 CLX 1991,
ex Ford Focus Mk1 1.6 16V 1998,
ex Ford Escort RS2000 1994,
ex Ford Focus Mk1.5 1.8 TDDI 2002,
ex Ford Mondeo Mk3.5 2.0 TDCI 2007,
ex Ford Focus Mk2 1.8 TDCI 2005,
ex Ford Focus Mk2.5 1.6 TDCI 2008,
Alfa Romeo 159SW 2.4JTDm Q4 2008,
Renault Clio 1.5 DCI 2005,
Ford Focus Mk3.5 1.6 TDCI 2015.

Avatar korisnika
Lale
Domacin foruma
Domacin foruma
Poruka: 2611
Član foruma od: subota, 11. apr. 2009. u 20:22h
Lokacija: Kikinda

Re: Fraste MultiDrill XL170

Poruka od Lale » subota, 14. mar. 2015. u 15:50h

Do koje dubine može da buši?
Slika Slika

Avatar korisnika
popovicvl
Poruka: 5122
Član foruma od: četvrtak, 30. okt. 2008. u 00:49h
Lokacija: Sr. Mitrovica / Novi Sad

Re: Fraste MultiDrill XL170

Poruka od popovicvl » subota, 14. mar. 2015. u 16:25h

Zavisi od precnika. Otprilike 250 m fi500 mm, 300 m fi350 mm, 350m fi250 mm, 400 m fi150 mm.

Ovo su busace sipke 114,6 mm.
Slika

A ova grdosija je dleto nakon busenja. Tesko je oko 2t sa ovim vertikalnim stabilizatorom.
Slika
ex Ford Orion Mk3 1.6 CLX 1991,
ex Ford Focus Mk1 1.6 16V 1998,
ex Ford Escort RS2000 1994,
ex Ford Focus Mk1.5 1.8 TDDI 2002,
ex Ford Mondeo Mk3.5 2.0 TDCI 2007,
ex Ford Focus Mk2 1.8 TDCI 2005,
ex Ford Focus Mk2.5 1.6 TDCI 2008,
Alfa Romeo 159SW 2.4JTDm Q4 2008,
Renault Clio 1.5 DCI 2005,
Ford Focus Mk3.5 1.6 TDCI 2015.

Avatar korisnika
mbole
Poruka: 10719
Član foruma od: ponedeljak, 6. jun 2011. u 23:09h
Lokacija: Bataja

Re: Fraste MultiDrill XL170

Poruka od mbole » nedelja, 15. mar. 2015. u 19:12h

Ajd kad krenusmo u te vode, da pitam i ja nesto.

Pretpostavljam da kada se busi za pumpu (bilo rucnu, bilo nesto na struju), ide neki mali precnik, reda 100-tinak mm. Posle se, takodje pretpostavljam, u izbusenu rupu ubaci nekakva cevka (plasticna, metalna... od cega vec).

Koliko sam cuo, ovde kod mene u Bataji, voda je na 20-tak 30 metara.
Nemam nikakvu predstavu posto bi moglo da bude busenje jedne takve rupe. Red velicine... ne znam dal je 500 ili 5000 evrova.

Nemam nameru da skoro busim nesto (a i bilo bi malo sasavo, posto zivim u stanu :)), nego me cisto zanima kako sve to ide.
Mondeo, Mk2, 1998, 1.8TD, Ghia, naftarica je naravno karavan

Avatar korisnika
milan_gt
Poruka: 11597
Član foruma od: subota, 17. jul 2010. u 17:43h
Lokacija: Uzice - Bela Zemlja

Re: Fraste MultiDrill XL170

Poruka od milan_gt » nedelja, 15. mar. 2015. u 19:24h

kod nas je 50e/m sve sa njihovim cevima..

Slika

Avatar korisnika
Sharpshooter

 
Poruka: 3521
Član foruma od: četvrtak, 3. dec. 2009. u 09:09h
Lokacija: Beograd

Re: Fraste MultiDrill XL170

Poruka od Sharpshooter » nedelja, 15. mar. 2015. u 19:32h

Koje cevi koristite?
Focus ST 2.5T

Avatar korisnika
milan_gt
Poruka: 11597
Član foruma od: subota, 17. jul 2010. u 17:43h
Lokacija: Uzice - Bela Zemlja

Re: Fraste MultiDrill XL170

Poruka od milan_gt » nedelja, 15. mar. 2015. u 19:48h

slabo ti se razumem al evo jos koja slika..

SlikaSlikaSlikaSlikaSlika

Avatar korisnika
Lale
Domacin foruma
Domacin foruma
Poruka: 2611
Član foruma od: subota, 11. apr. 2009. u 20:22h
Lokacija: Kikinda

Re: Fraste MultiDrill XL170

Poruka od Lale » nedelja, 15. mar. 2015. u 20:24h

@mbole:

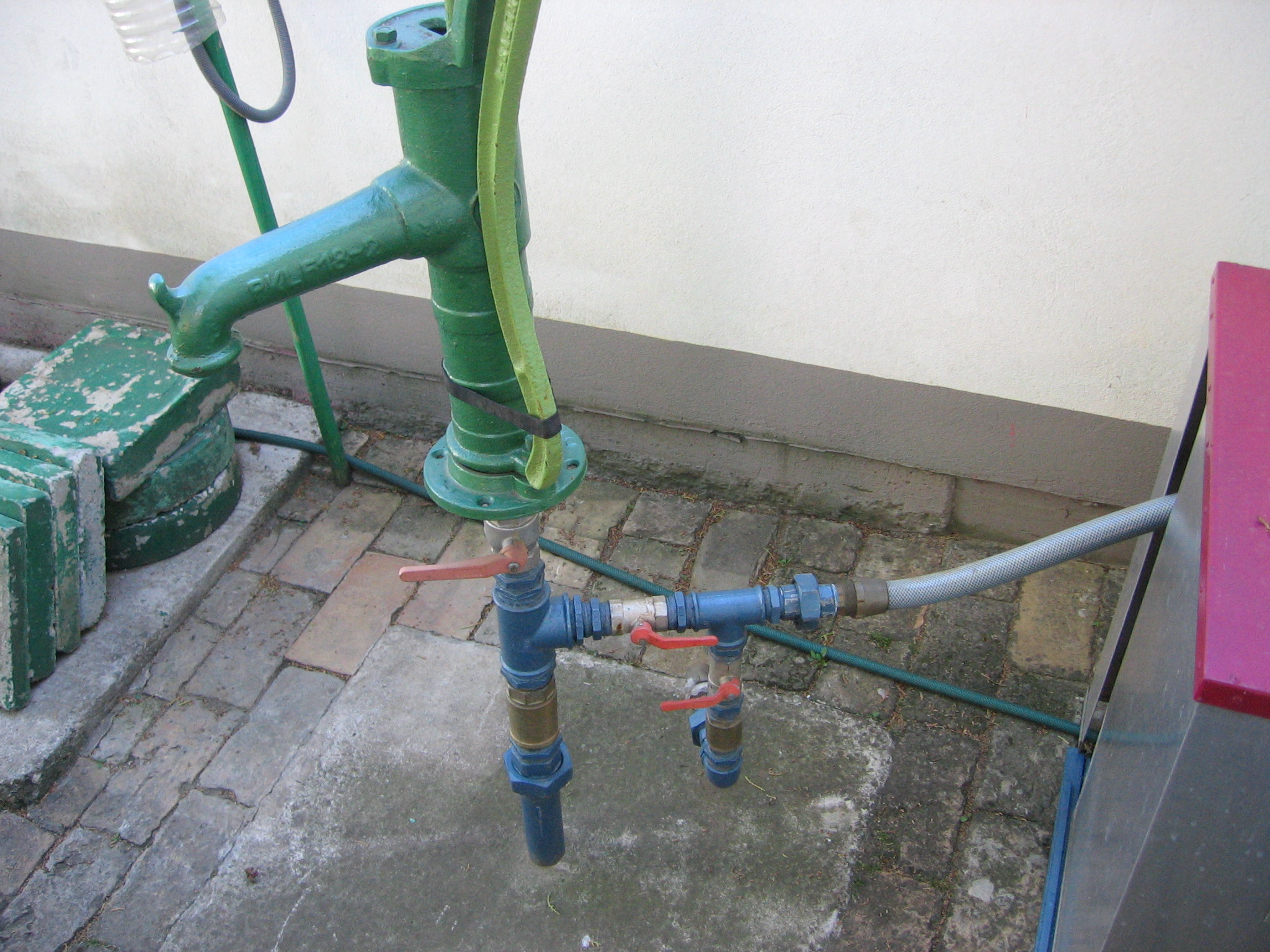

Ovde u ravnici do prve vode je obično oko 6-8 m.Dobra je za zalivanje.Metar bušenja je oko 10€.Promer cevi za kućne potrebe je 1,5-2".Ovako je kod mene -vezano na hidrofor.Vode u izobilju. :) Dubina 7 metara.
Slika
Slika Slika

Avatar korisnika
popovicvl
Poruka: 5122
Član foruma od: četvrtak, 30. okt. 2008. u 00:49h
Lokacija: Sr. Mitrovica / Novi Sad

Re: Fraste MultiDrill XL170

Poruka od popovicvl » nedelja, 15. mar. 2015. u 20:44h

Znas kako, cena zavisi od precnika, dubine, ugradjenog materijala, od 100-300 eura. Zato ja volim da pitam investitora koliko hoces da ti traje bunar, 3-5-10-20-30-40-50 ili 100 godina. ;) S'tim sto cena izmedju ovog od 3 godine i ovog npr od 30 je 50%. Ovo na slici je oprema za ugarno busenje (za cvrste stene), sa ugradnjom kanalizacionih cevi. Postoje bunarske PVC cevi, 10 i 16bar, celik razlicite debljine, pocinkovane cevi, prohoromske konstrukcije sa Johnson filterima koji mogu trajati >50godina eksploatacije.

Seoske bunardzije buse i do 30 eura.

Drzava vodu, kao i ugalj, naftu, sljunak, bakar, ciglarsku glinu vidi kao mineralnu sirovinu i firma koja se bavi ovom vrstom istrazivanja mora da je upisana u registar preduzeca za ovu delatnost i da ima zaposlen kadar VII stepena, minimum 2 inzenjera geologije. Za te stvari postoje geoloska inspekcija, ali za neke individualne korisnike ne prave frku. Kad je u pitanju industrija, pa kad se dodje do "vodne dozvole", pa ko je pravio bunar, investitor i izvodjac mogu biti u prekrsaju i dobiti visemilionske kazne.
ex Ford Orion Mk3 1.6 CLX 1991,
ex Ford Focus Mk1 1.6 16V 1998,
ex Ford Escort RS2000 1994,
ex Ford Focus Mk1.5 1.8 TDDI 2002,
ex Ford Mondeo Mk3.5 2.0 TDCI 2007,
ex Ford Focus Mk2 1.8 TDCI 2005,
ex Ford Focus Mk2.5 1.6 TDCI 2008,
Alfa Romeo 159SW 2.4JTDm Q4 2008,
Renault Clio 1.5 DCI 2005,
Ford Focus Mk3.5 1.6 TDCI 2015.

Avatar korisnika
mbole
Poruka: 10719
Član foruma od: ponedeljak, 6. jun 2011. u 23:09h
Lokacija: Bataja

Re: Fraste MultiDrill XL170

Poruka od mbole » ponedeljak, 16. mar. 2015. u 01:07h

Sta mu dodje taj Johnson filter?

Ja sam mislio na ovo o cemu Lale pise, mada je koliko sam cuo ovde ipak malo dublje (valjda smo na bregu sta li...). Izgleda da je ova naprava preozbiljna za takvo nesto.
Mondeo, Mk2, 1998, 1.8TD, Ghia, naftarica je naravno karavan

Avatar korisnika
popovicvl
Poruka: 5122
Član foruma od: četvrtak, 30. okt. 2008. u 00:49h
Lokacija: Sr. Mitrovica / Novi Sad

Re: Fraste MultiDrill XL170

Poruka od popovicvl » ponedeljak, 16. mar. 2015. u 08:31h

Johnson filter je cream de la cream kad je u pitanju bunarski filteri. Napravljen je od trouglastog inox profila koji je varen na uzduznu konstrukciju sa korakom uvijanja od 0,5-1-1,5-2-3 ili vise mm, u zavisnosti od granulacije prirodne sredine.

Ovde je jedan primer fi609mm, ugradjen u bunarsku busotinu od fi1200mm na novosadskom vodovodu. Za busenje fi1200mm potrebna je druga tehnologija, tzv. laviranje i iskop sa grajferom, kao kad se sipovi grade. Inace sve bunare za novosadski vodovod mi radimo. Kompletna izgradnja, hidromasinsko opremanje, elektro opremanje i scada komunikaciju.

Namerno sam ostavio slike u vecoj rezoluciji da moze da se uvelica i vidi konstrukcija.
Slika

Slika

Slika

Slika

Pumpa za testiranje bunara 8'' 22 KW.
Slika

Sto se tice pitanja "na koliko je voda", nije dobra formulacija. Podzemne vode se pojavljuju u okviru peskova i sljunka koji se ponasaju kao sundjer i voda moze da cirkulise kroz njih. Glina je barijera tj. izolator. E sad u Vojvodini, ali i u Srbiji uopste to treba posmatrati kao tortu, imas red gline, red peska, red gline, red peska i tako do 1000 i vise metara, po Srbiji se pojavljuju i ispucale stene koje isto akumuliraju vodu. Kakav je raspored i koliko slojeva i na kojoj dubini to zavisi od geologije ili bolje reci sta ti bog da.

Sloj peska se moze pojaviti odmah pri povrsini, do 10 m, imati neku manju izdasnost, ali dovoljnu za kucne potrebe. Problem kod tih voda je taj sto su ti peskovi otvoreni, pa vuku svo zagadjenje sa povrsine, najcesce ljudi imaju izbusen bunarcic u dvoristu i pet metara pored septicku jamu. :bljak:
ex Ford Orion Mk3 1.6 CLX 1991,
ex Ford Focus Mk1 1.6 16V 1998,
ex Ford Escort RS2000 1994,
ex Ford Focus Mk1.5 1.8 TDDI 2002,
ex Ford Mondeo Mk3.5 2.0 TDCI 2007,
ex Ford Focus Mk2 1.8 TDCI 2005,
ex Ford Focus Mk2.5 1.6 TDCI 2008,
Alfa Romeo 159SW 2.4JTDm Q4 2008,
Renault Clio 1.5 DCI 2005,
Ford Focus Mk3.5 1.6 TDCI 2015.
